Сэндвич-панели с замком типа Z-LOCK

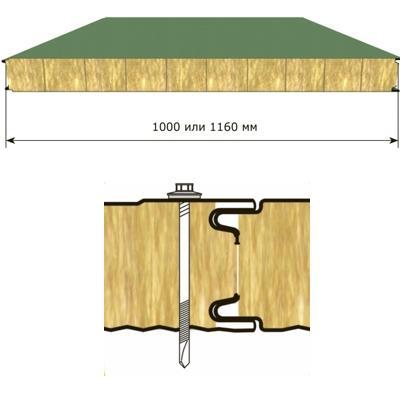

Трехслойная сэндвич-панель с открытым креплением Z-LOCK

Преимущества применения трехслойных сэндвич панелей в строительстве - возможность применения при температурах от +60 до -50оС, высокие тепло- и звукоизолирующие свойства, огнестойкость (до IE 180), водостойкость, экологическая безопасность, разнообразная цветовая гамма, не требуют дополнительной отделки, устойчивое антикоррозионное покрытие, долговечность, высокая надежность замкового соединения, простота поддержания чистоты, полная комплектация строительства под монтаж, быстрота и легкость монтажа, возможность использования облегченного фундамента.низкие затраты на капитальное строительство. Герметичная и надежная упаковка готовых сэндвич панелей позволяет экономить на транспортных расходах (трехъярусная загрузка). Возможность строительства сооружений из сэндвич панелей в районах с сейсмической активностью до 7-9 баллов.

В производстве используются материалы ведущих предприятий России, Финляндии, Германии, Англии. Превосходное качество достигается за счет непрерывного контроля на всех этапах изготовления, от приемки сырья до выдачи готовой продукции. Толщина теплоизоляции выбирается в зависимости от назначения и условий окружающей среды, в которых будет эксплуатироваться здание. Для соединения всех слоев используют высококачественный клей.



ХАРАКТЕРИСТИКИ  МАТЕРИАЛЛОВ ДЛЯ ИЗГОТОВЛЕНИЯ ТРЕХСЛОЙНЫХ
СЭНДВИЧ-ПАНЕЛЕЙ

№	Наименование	Наименование материала	Производители	Краткая
	элементов			характеристика
	панели
1	Наружная	Сталь тонколистовая	ММК	Толщина стали
	облицовка	холоднокатаная	(Россия)	0,5; 0,55; 0,6; 0,7;
		горячеоцинкованная с		0,8
		различными видами
		полимерных покрытий
2	Теплоизояция	Плиты из минеральной ваты	Тизол	100-110 кг/мЗ
		на синтетическом	Izomat
		связующем	(Словакия)
3	Клей	Клей полиуретановый	Huntsman	Для склеивания
		двухкомпонентный	(Голландия)	сердечника и
				облицовки

Наружная облицовка - используется холоднокатанная горячеоцинкованная сталь толщиной 0,5-0,8 мм с различными видами полимерных покрытий - полиэстер, пластизол, ПВДФ. В процессе изготовления сэндвич панелей на облицовочные стальные листы наносится защитная пленка.



Теплоизоляция

Минеральная вата. Минераловатные плиты - это волокнистый материал, получаемый из расплава горных пород базальтовой группы с использованием синтетического связующего. Основное свойство минеральной ваты, отличающим ее от других теплоизолирующих материалов, является ее негорючесть. Достоинством данного материала является также высокие тепловые и звукоизолирующие свойства, химическая и биологическая стойкость.

Клей. Используется двухкомпонентный клей ведущих европейских производителей на полиуретановой основе. Специально разработанная композиция клея обеспечивает высокие прочностные свойства соединения конструкционного утеплителя с металлическими облицовками сэндвич-панелей.

ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТРЕХСЛОЙНЫХ СЭНДВИЧ-ПАНЕЛЕЙ

Сэндвич панели производятся длиной от 2 до 12 метров

Характеристика	Толщина трехслойных сэндвич панелей
	60	80	100	120	150	200
Утеплитель	Минеральная вата (МВ)
Измеренное сопротивление теплопередаче м2 х С/Вт	1,83	2,26	2,86	3,39	4,08	5,37
Звукоизоляция, dB	32	32	33	33	34	35
Предел огнестойкости	EI 15	EI 45	T150/I120		EI180
Горючесть утеплителя	НГ
Утеплитель	Пенополистирол (ПП)
Измеренное сопротивление теплопередаче м2 х С/Вт	1,64	2,13	2,61	3,04	3,72	4,95
Предел огнестойкости				Е 15
Горючесть утеплителя	Г1

ВИДЫ ОБЛИЦОВОК ТРЕХСЛОЙНЫХ СЭНДВИЧ-ПАНЕЛЕЙ

Облицовка из металлического листа имеет вид: гладкий лист, трапециевидное
профилирование и волнообразное профилирование. Возможны различные комбинации
видов облицовок в рамках одной сэндвич панели.

                  Гладкая (Г)                                                       Трапециевидная (Т)                                                        Волна (В)

ОСОБЕННОСТИ ТСП С ЗАМКОМ Z-LOCK

 - Лучшая прочность стыка за счет большей глубины и ширины замка

по сравнению с аналогами.

- Высокая плотность замка.

- Облегчение монтажных работ.

- Отсутствие «мостиков холода», недопущение проникновения влаги в утеплитель.

- Возможность применения уплотнителей в условиях повышенной влажности.

- Предназначены для вертикального или горизонтального монтажа панелей.

Доборные элементы

Доборные элементы для сэндвич-панелей представляют собой металлические конструкции, применяемые для закрытия возможных стыков, получающихся при монтаже панелей. Изготавливаются из стальных окрашенных или оцинкованных листов. Цвет доборных элементов определяется заказчиком по каталогам RAL. Изготавливаем: внешние коньки двух видов, внутренний конек, нащельник, обрамление, отлив (низ стены, цоколь), угол (внешний, внутренний), наличник.
